X 射線衍射 (XRD)


D8 DISCOVER 系列

D8 DISCOVER系列是市面上最准確、功能最強大和最靈活的X射線衍射解決方案。從典型的粉末衍射到尖端材料研究,覆蓋範圍極廣,它還支持通過最新技術進行定制,其中包括高性能X射線源、專用光學器件、專用樣品台和多模式探測器。

D8 DISCOVER,即多用途X射線分析儀系列,支持所有基於X射線衍射和散射的材料研究應用,包括定性和定量相分析、結構分析、高分辨率X射線衍射、反射率測量、倒易空間掃描、掠入射衍射(面內GID)、掠入射小角X射線散射(GISAXS)、應力分析和織構分析以及微區衍射,具體取決於使用的附件。

無論面對何種應用,DIFFRAC.DAVINCI都會指引用戶選擇最佳的儀器配置。而DIFFRAC.SUITE軟件包可通過精簡的分析方法制定與執行,來對新手用戶進行指導,同時以低調的方式為專家提供協助。借助強大的分析軟件,那些希望獲取最佳結果的人員,僅需按下按鍵,就可獲得深入的分析結果。

D8 DISCOVER系列包括DISCOVER和DISCOVER Plus版本,您可通過它們使用的是標准D8測角儀還是ATLAS測角儀進行區分。

由於具有非常寬敞的外殼,D8 DISCOVER支持定制化,因此打破了實驗室X射線衍射的極限。


特點:

1) 寬敞的安全外殼
D8 DISCOVER外殼在您的實驗室X射線衍射中,將是內部空間最為寬敞的儀器之一。它具有獲得專利的門技術,您將能在滑動模式(用於快速進入以更改樣品)和擺動模式(用於完全進入整個外殼)之間無縫切換。

其LED X射線燈和交互式屏幕按鍵,可准確顯示當前的儀器狀態,便於您查看。內部采用可調光的LED照明。電纜管理置於外殼內部,采用可拆卸的迷宮結構,便於布線。設備底座采用標准的19英寸機架,可安裝溫控樣品台等輔助控制器。

極佳的安全性和質量:D8 DISCOVER完全符合所有現行的歐盟指令,因此該系列在X射線安全性、機器安全性、電氣安全性和電磁兼容性方面,創下了X射線分析設備的世界最高標准,並為此提供保證。




2) 射線源技術


D8 DISCOVER可為您提供多種光源技術。密封管可在輻射類型之間輕松切換,而布魯克獨一無二的TWIST-TUBE技術,可幫助您實現點線焦斑切換,無需切斷電源。另外,將IµS微焦源與MONTEL Optics相結合,您將能獲得高達2mm的高亮度線束,並且在橫縱向上都達到了理想的平行。為獲得最大功率,我們推出了帶有DAVINCI光學器件的TXS和TXS-HE,來充分利用旋轉陽極芯的最大產出。而通過SNAP-LOCK模塊,您將能對這三種射線源進一步地進行優化。




3)測角儀技術

測角儀是X射線衍射儀的基礎。D8 DISCOVER為您提供兩個選擇:

標准D8測角儀:具有一流的性能,同時享有業界獨有的峰值位置對准保證。其精密的燕尾槽軌道,可輕松重新定位組件,輔助軌道上EIGER2 R探測器 則為您帶來了距離檢測功能。其中心還帶有包括一個高精度卡口式樣品台安裝機制,可確保將樣品台准確定位在測角儀的中心。

ATLAS:即每個D8 DISCOVER Plus解決方案的核心,它將材料研究推向了新高度。隨著精度的提高以及橫縱向平面上的光束定位,ATLAS進一步加強了完整解決方案對准保證。額外的負載能力使之能夠使用包括TXS-HE源和非共面臂在內的獨一無二的新組件。


4) 樣品台技術

D8 DISCOVER有多個樣品台可供選擇,其中包括卡口更換式和基座安裝式。XYZ樣品台包括Compact UMC、Compact UMC Plus 80/150和大尺寸UMC樣品台。

Compact UMC Plus 150不僅結合了150 mm的X和Y行程以及無限Phi旋轉,還增設了實用的通孔,因此支持附件安裝,例如兩軸微調傾斜平台,而不會纏繞真空管路和電線。

Eulerian Cradles包括帶有簡易更換卡口的Compact Cradle Plus、具有80 mm XY行程的Centric Eulerian Cradle以及用於處理最大樣品的UMC 1516。像是UMC 150 HTS等特殊樣品台也可以用於孔板分析。您可將附件安裝到大多數樣品台的頂部,來增加新功能,例如毛細管安裝、真空卡盤和非環境樣品台。



D8 DISCOVER系列規格


規格
DISCOVER
DISCOVER Plus
外形尺寸(h xw x d)
2,020mmx 1,680mmx 1,290mm

(79.5英寸x 66.0英寸x 50.6英寸)
重量(不帶電子選件)
945kg(2085磅)
功率
單相:208至240 V

三相:120 V、230 V、240 V

47至63 Hz
水冷


密封管:外部
IµS:無

密封管:外部
IµS:無

TXE-HE:外部

測角儀

D8 ATLAS™:選購,帶非共面臂
組件識別
自動
發電機功率
密封管:3 kW-IµS:50 W-TXS / TXS-HE:6 kW
輻射安全性
符合2014/30 / EU
電氣安全性
符合2014/35 / EU
機器安全性
符合2006/42 / EC

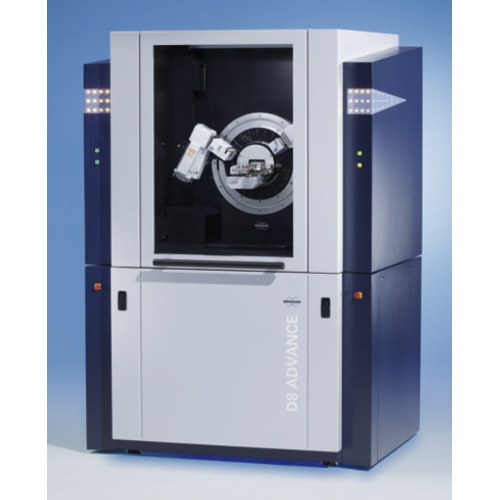

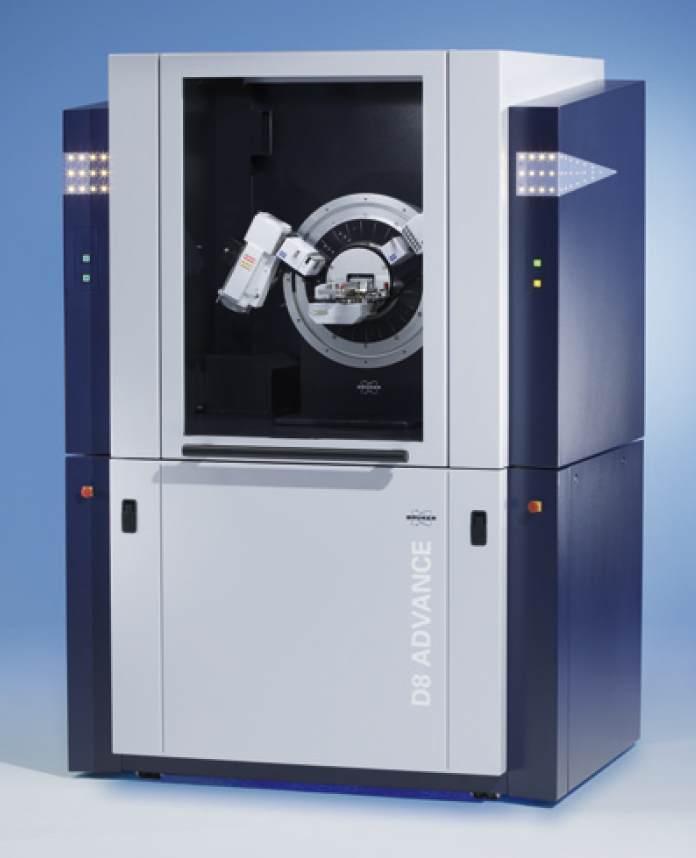

D8 ADVANCE系列


D8 ADVANCE衍射儀系列在一個非常高效的機櫃內為您提供了一個多用途平台:從無需外設水冷的D8 ADVANCE ECO到具備了最新X射線衍射組件的D8 ADVANCE Plus。該系列所有產品均采用同樣的用戶友好型外殼,以及久經考驗的D8測角儀。


D8 ADVANCE系列即一系列用於X射線衍射和散射分析的硬件和軟件解決方案,包括相鑒定、定量相分析、微觀結構和晶體結構分析、殘余應力和織構研究、X射線反射法、小角散射分析和對分布函數分析以及微區衍射。

無論面對何種應用,DIFFRAC.DAVINCI都會指引用戶選擇最佳的儀器配置。而DIFFRAC.SUITE軟件包可通過精簡的分析方法制定與執行,來對新手用戶進行指導,同時以低調的方式為專家提供協助。借助強大的分析軟件,那些希望獲取最佳結果的人員,僅需按下按鍵,就可獲得深入的分析結果。

D8 ADVANCE系列包括ECO、ADVANCE和PLUS版本,它們分別針對最佳經濟性、最優的粉末衍射數據質量和最豐富的材料研究能力進行了優化。

1)D8 ADVANCE ECO
全尺寸PXRD測角儀將能給您帶來出色的分析性能和較低的持有成本。

2)D8 ADVANCE
在多晶粉末和分層樣品分析方面,選擇一款多功能且易於使用的一流產品將能給您帶來同類最佳的性能

3)D8 ADVANCE Plus
最大的靈活性和易用性。完全符合外延和多晶薄膜、塊狀樣品和粉末樣品的分析需求。



亮點:


1)安全外殼

D8 ADVANCE外殼旨在在更小的占地面積中,帶來最大的人體工程學優勢和安全性優勢。其LED X射線燈和交互式屏幕按鍵,可准確顯示當前的儀器狀態,便於您查看。內部采用可調光的LED照明。電纜管理置於外殼內部,采用可拆卸的迷宮結構,便於布線。設備底座采用標准的19英寸機架,可安裝溫控樣品台等輔助控制器。

極佳的安全性和質量:D8 ADVANCE完全符合所有現行的歐盟指令,因此該系列在X射線安全性、機器安全性、電氣安全性和電磁兼容性方面,創下了X射線分析設備的世界最高標准,並為此提供保證。


2)D8測角儀

通過儀器性能驗證與最新的NIST剛玉標樣SRM 1976提供准直保證

測角儀采用堅固且免維護的設計,為整個生命周期內的性能提供了保證

適用於受管制行業(如制藥業)的IQ / OQ程序




3)DAVINCI設計

DAVINCI.DESIGN是布魯克推出的采用開創性設計的衍射儀,可實現真正意義上的“即插即用”,面對不斷變化的需求、多用戶環境以及高端研究,它將是您的理想之選。借助DAVINCI設計,您將能輕松切換包括X射線管、光學器件、樣品台和探測器在內的光路組件,而無需對准。而通過自動識別所有組件,您還可以實現配置實時調整與驗證。DIFFRAC.DAVINCI軟件插件是一獨一無二的虛擬測角儀軟件解決方案,它可顯示真實測角儀的所有光路組件及其狀態,並對存在的任何配置衝突進行報告。

有了DAVINCI設計加持,D8 ADVANCE成為了真正意義上的通用系統,不論是當前還是未來的任何X射線衍射和散射應用,它都具有無與倫比的適應能力。



設定標准

為您打造合規實驗室的解決方案:GLP和21CFR Part11

布魯克AXS提供的軟件和硬件,是根據ISO9001認證產品開發程序(基於cGAMP),采用正式設計流程和產品開發生命周期開發而成的。書面標准包括編碼標准、配置管理、程序員資格、軟件版本控制、維護、軟件/硬件的正式測試、事件報告與跟蹤以及災難恢復等。

布魯克AXS還為您提供了工具和專業知識,旨在幫助您滿足21 CFR Part 11§B11.10a規定的、系統驗證的設備資質(EQ、IQ、OQ、PQ)要求。


EU Annex 11 白皮書

布魯克AXS Part 11 白皮書

DIFFRAC.SUITE PART11:為您打造合規實驗室提供的解決方案(宣傳單)



儀器和數據質量

布魯克始終處於為客戶提供最佳儀器和數據質量的最前沿。我們為D8 ADVANCE提供獨有的准直保證。在交付和安裝之前,每台儀器都必須通過國際認可的、NIST最新標准參考材料SRM1976的嚴格測試。在整個角度範圍內,每個峰位置的精度必須等於或優於±0.01°。此外,還要對經過認證的相對強度和儀器分辨率(FWHM)進行驗證。每台儀器始終隨附最新的NIST SRM 1976,以便後續在升級和維修後隨時進行操作驗證(OQ)或性能驗證(PQ)。



規格
ECO
    D8 ADVANCE
Plus
外形尺寸(高x寬x深)
1,868 mm x 1,300 mm x 1,135 mm (73.5” x 51.2” x 44.7”)
重量(不帶電子選件)
770 kg (1,697 lbs)
電源
單相
雙相或三相
雙相或三相
水冷
内部
外部
外部
測角儀
D8
組件識別
人工
自動
自動
發生器功率
1 kW
3 kW
3 kW
合規性
符合cGAMP / 21CFR Part11
電磁兼容性/輻射安全性
2014/30 / EU认证
电气安全性
符合2014/35 / EU
机器安全性
符合2006/42 / EC



D2 PHASER
台式X射線粉末衍射







1)完成                      2) 快速                                3)緊湊

配件                        高速分析                               台式XRD

無需額外的冷卻和計算機      比標准0D探測器系統快450倍            重量輕、占地面積小、適合每一台辦公桌


1) 卓越的數據質量與無與倫比的易用性

D2 PHASER所具備的數據質量和數據采集速度遠超目前人們對台式XRD系統的認知。

緊湊輕便的外形和易於使用的設計,十分便於移動,您無需准備復雜的基礎框架、大而笨重的工作台,也無需供應商前來安裝和調整,只需准備標准的電源插座,然後花費幾分鐘的時間,即可完成從拆包到獲得分析結果的過程。

D2 PHASER XE-T版

D2 PHASER配備了獨特的LYNXEYE XE-T探測器,已然成為同類最佳!小於380 eV的能量分辨率使其支持獨一無二的的數字單色器模式,可有效去除——不必要的輻射,如樣品熒光,Kβ輻射以及軔致輻射——背景散射,而不會明顯降低檢測速度。

2) 人人皆可上手的XRD

初學者:按鈕模式

專家:給予充分的靈活性

輕松優化:盡可能地縮短的掃描時間和提高掃描分辨率



3)隨處可用的XRD


獨特的多合一設計

無特殊設施要求

無需安裝或准直




4)萬物皆可測的XRD


提供多個樣品支持器,適用於每一類樣品

6位自動進樣器(可選)

通用型設計:適用於所有粉末應用


'

D2 PHASER—卓越的數據質量

D2 PHASER所具備的數據質量和數據采集速度遠超目前人們對台式XRD系統的認知。

得益於出色的分辨率、低角度和低背景,該儀器是從相識別、定量相分析到晶體結構分析的所有粉末衍射應用的理想解決方案。

不僅如此——只有布魯克AXS才能在整個角度範圍內,保證實現無與倫比的儀器對准(精度等於或優於±0.02°2θ)。加上遵循著嚴格的儀器驗證協議,它可為所有應用提供精准數據。


D2 PHASER 的優勢



1) BRAGG2D——監控樣品制備的質量

带 D2 相位器的布拉格 2D

樣品制備過程中的系統誤差,是分析誤差的重要來源。

使用Bragg Brentano幾何的2D衍射圖像,將樣品制備問題可視化,如粒徑或擇優取向。

避免就統計而言沒有代表性的測量結果。






2) 運營成本低

不消耗水

硅條帶探測器技術,無需使用探測器氣體

近乎無限的光管使用壽命

可重復使用的樣品支持器

低功耗(最大650 W)
