Bruker - 超高分辨率顯微鏡
商品描述
美國 Bruker
超高分辨率顯微鏡

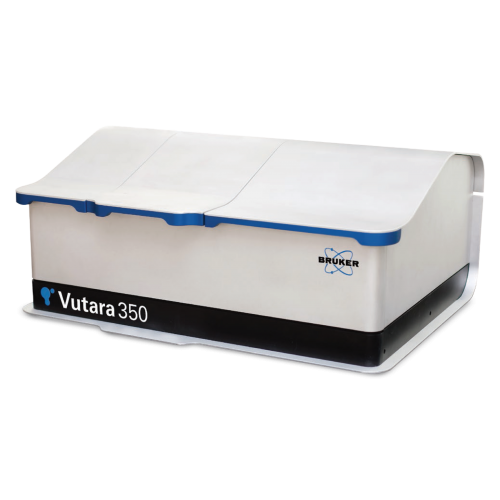

Vutara 350 超高分辨率顯微鏡
世界上最快的超高分辨率顯微鏡
活細胞、高速、超高分辨率、3D 成像
分辨率 20nm@XY,50nm@Z,
採用單分子定位技術,單層掃描時間 10 秒鐘。
升級選項包括:
激光器
多色成像模塊
活細胞培養裝置
物鏡
全內反射成像模塊 (TIRF)
實時渲染微管結構的超高分辨率圖像結果。不同顏色表示不同的 Z 軸位置信息。
Z 軸定位信息 (共測量 28 個 TetraSpeck 熒光微珠,12nm 的定位精度)。不同通道的共定位精度為:X=6nm,Y=4nm,Z=5nm。
高速靈敏 並行處理
超高速三維空間
顆粒追蹤
單分子定位
Bruker - 超高分辨率顯微鏡
品 牌
Bruker
型 號
Bruker - Vutara 350
庫存狀態
有現貨
$0.00
查詢
查詢
